產品型號：Q684F

產品口徑：DN15-100mm

產品尺寸：DN10-100

產品壓力：PN1.0Mpa

產品材質：304、316L等

可裝附件：電磁閥、閥位開關、空氣過濾減壓閥、定位器、手輪等

產品概述

氣動衛生級快裝三通球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、自動排空手工藝流體通道適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按FDA要求進行質量臨控，采用電腦三維設計，是為GMP要求而制造的。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。

工作原理

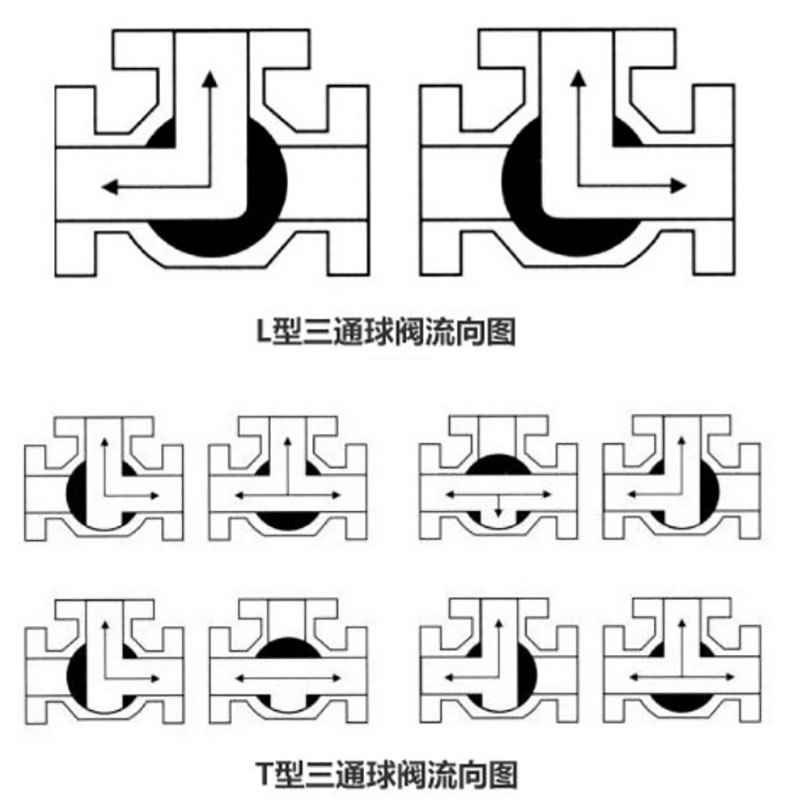

氣動快裝球閥當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°以達到介質的流通與阻斷。氣動三通衛生級球閥皆經過精密的檢驗流程和嚴格的品質管理。加工過程中，流道經過精密拋光和滅菌處理。其結構分為三通T型、三通L型，對介質起到分流、合流、換向等作用。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修。

產品特點

1、流體阻力小，其阻力系數與同長度的管段相等。

2、 結構簡單、體積小、重量輕。

3、緊密可靠，目前球閥的密封面材料廣泛使用塑料，在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5、維護方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

產品亮點

1、AT精小型執行器，輕便可靠

2、通電開斷電關，操作簡單。

3、內外拋光，精細美觀 。

4、快裝卡箍連接，替換方便

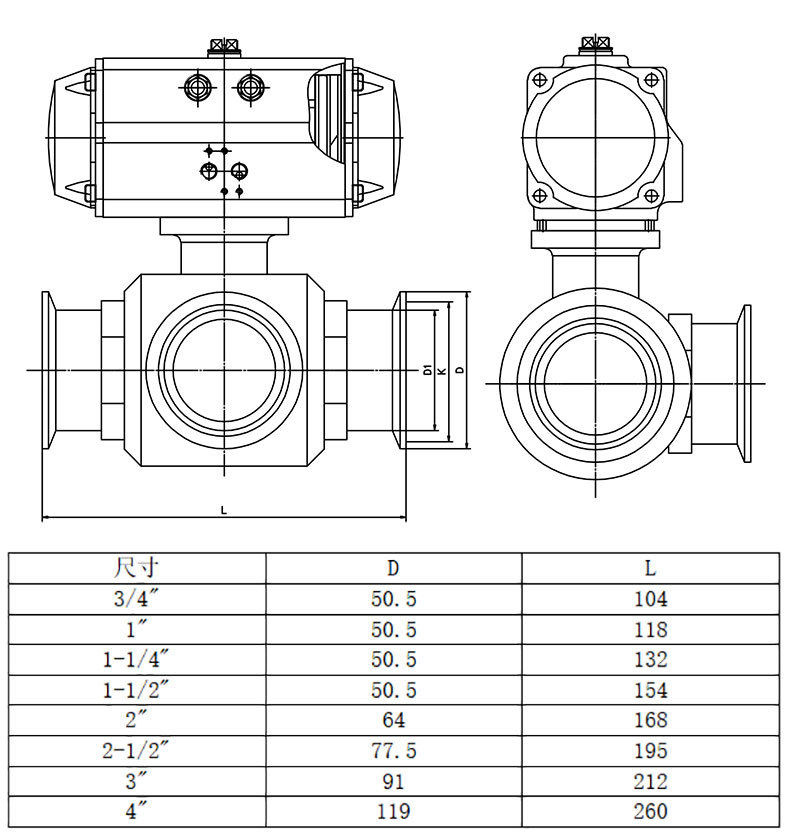

產品尺寸
