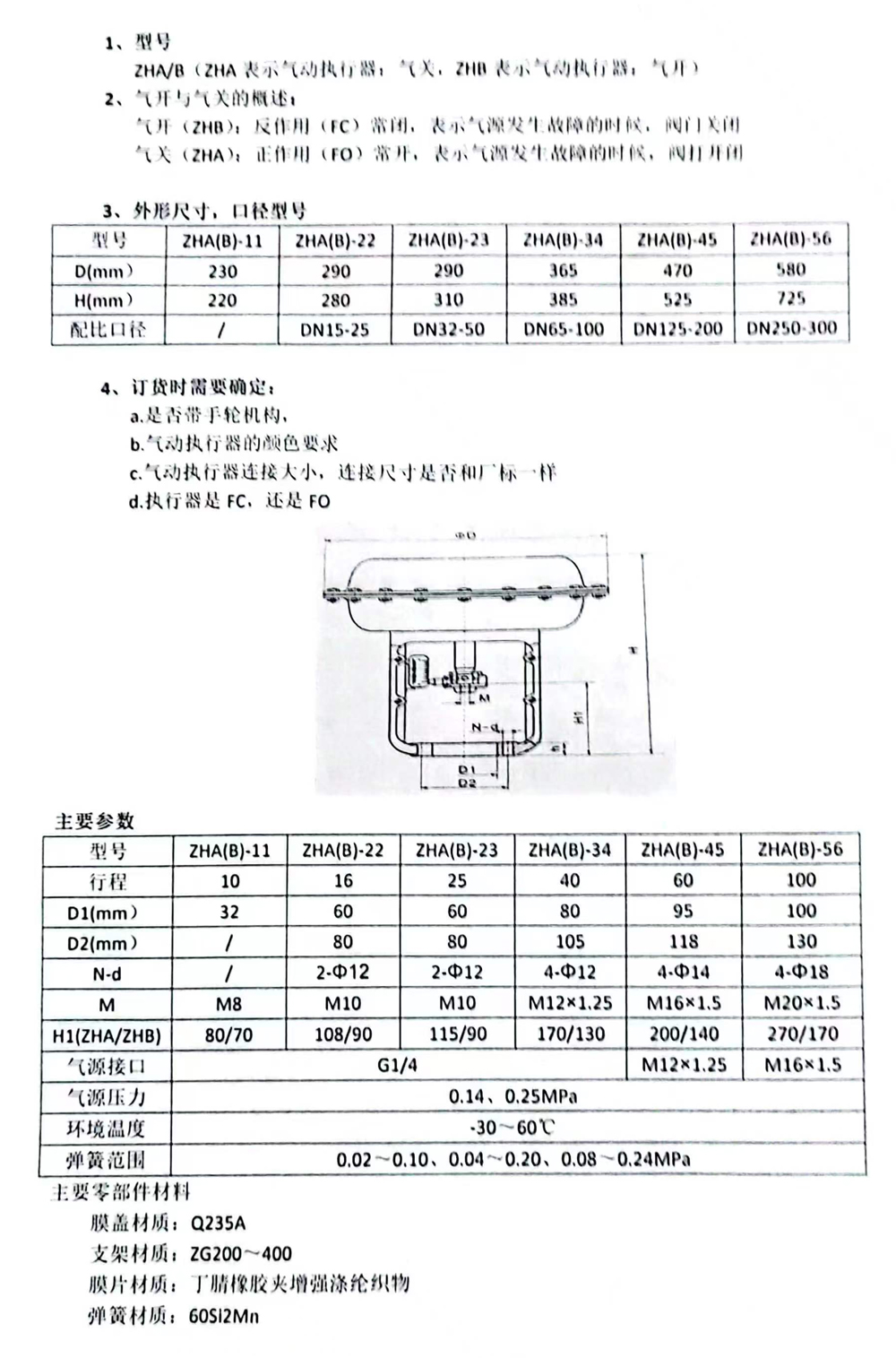

型號：ZHA/ZHB

規格：ZHA11-ZHA56

殼體材質：鑄鐵

作用方式：?jiǎn)巫饔?/p>

氣源壓力：0.4-0.7MPA

可裝附件：電磁閥、過濾減壓閥，閥位開關，定位器手輪等

產品概述

薄膜式氣缸，是引導活塞在其中進行直線往復運動的圓筒形金屬機件。是一種利用壓縮空氣通過薄膜推動活塞桿作往復直線運動并在次過程中將空氣壓力能轉換為機械能的氣缸。

結構組成

缸筒：是氣缸的主體部分，為活塞和膜片的運動提供了空間，通常由金屬材料制成，具有一定的強度和密封性。

膜片：是薄膜式氣缸的關鍵部件，一般用夾織物橡膠、鋼片或磷青銅片制成，厚度通常為 5 - 6mm（也有用 1 - 3mm 的）。膜片有平膜片和盤形膜片兩種形式，其作用是在壓縮空氣的作用下產生變形，從而推動活塞桿運動。橡膠膜片具有彈性和密封性，能夠承受一定的壓力和變形；金屬膜片則適用于行程較小的氣缸。

膜盤：連接膜片和活塞桿，起到傳遞力的作用，使膜片的變形能夠有效地轉化為活塞桿的直線運動。

活塞桿：是薄膜式氣缸中傳遞動力的部件，它與膜盤相連，在膜片的推動下作往復直線運動，從而實現氣缸的輸出功能。活塞桿通常由金屬材料制成，表面經過加工處理，以保證其與缸筒之間的密封性和運動的順暢性。

工作原理

ZHA/B常開/常閉式薄膜式氣缸：工作時，壓縮空氣進入氣缸的一側，推動膜片向另一側變形，從而帶動活塞桿伸出。當壓縮空氣斷開時，膜片在自身彈性或彈簧的作用下恢復原狀，活塞桿則縮回。這種氣缸適用于一些對回程力要求不大的場合，如一些簡單的推送或夾緊裝置。

特點

結構簡單緊湊：相比于傳統的活塞式氣缸，薄膜式氣缸沒有復雜的活塞、活塞環、連桿等部件，結構更加簡單，體積更小，占用空間少，適用于安裝空間有限的場合。

制造容易成本低：其結構簡單，零部件較少，制造工藝相對簡單，因此生產成本較低。

壽命長：由于膜片的運動方式相對簡單，且沒有活塞與缸筒之間的摩擦磨損，所以薄膜式氣缸的使用壽命較長。

泄漏?。?/strong>膜片與缸筒之間的密封性能較好，能夠減少氣體泄漏。

效率好：膜片的響應速度較快，能夠快速地將壓縮空氣的能量轉化為活塞桿的直線運動，從而提高了氣缸的工作效率。

維修方便：當薄膜式氣缸出現故障時，由于其結構簡單，維修人員可以更容易地進行檢查和維修，更換膜片等部件也相對容易。

行程短：膜片的變形量有限，導致薄膜式氣缸的行程通常較短，一般不超過 40 - 50mm（平膜片的行程更短，約為其直徑的 1/10），適用于對行程要求不高的場合。

應用領域

印刷行業：用于印刷機的張力控制，通過薄膜式氣缸的精確動作，確保紙張?jiān)谟∷⑦^(guò)程中的張力穩定，保證印刷質量。

半導體制造：在半導體生產設備中，如點焊機、芯片研磨機等，薄膜式氣缸可實現精確的位置控制和微小力量的輸出。

自動化控制：作為自動化控制系統中的執行元件，用于實現各種自動化生產線上的動作控制，如物料的推送、分揀、定位等。

機器人領域：應用于機器人的關節驅動、抓取機構等部分，為機器人提供靈活、精確的動作控制，使機器人能夠完成各種復雜的任務。
